人員定位是智慧工廠解決方案中的重要技術，它解決了工廠的人員管控難題。通過人員定位技術為廠區部署人員定位系統，工廠管理人員可以實時掌握廠區員工、承包商人員、訪客、車輛的位置分布情況，并能夠?qū)θ我馊藛T/車輛的移動軌跡進行跟蹤和查詢；系統可自定義設置電子圍欄，防止人員誤入危險區域；系統對異常情況智能預警，防患于未然；人員遇到危險可以使用定位設備一鍵呼救，通過系統顯示的求救人員位置，救援人員可以快速展開救援行動。本文將為大家詳細介紹智慧工廠人員定位系統解決方案。
行業痛點
1、工廠人員數量眾多，并且有大量的設備/裝置，人員管控難，一旦發生意外，將會造成不可估量的損失；
2、工廠管理人員通過視頻監控監管人員和處理突發事件，但視頻監控存在盲區，監管人員無法時刻關注多個攝像頭的監控畫面，無法保障生產作業人員的人身安全；
3、由于生產作業現場環境復雜，在人員管控不嚴的情況下，可能會導致現場作業人員誤入至危險區域從而產生意外；
4、傳統的工廠巡檢方式無法跟蹤巡檢人員的巡檢路線，無法保障巡檢停留時長，無法對重點區域巡檢軌跡進行核查。
方案概述
為了保障工廠安全生產，提升工廠安全管理水平和生產效率，新銳科創推出智慧工廠人員定位系統解決方案。該方案融合藍牙、GPS/北斗RTK定位技術，利用物聯網、云計算、大數據、人工智能、無線通信、高精度融合定位等先進技術，在工廠部署包含軟硬件的人員定位系統，全面實現工廠人員、車輛高精度實時定位，支持2D/3D實時畫面顯示、移動軌跡跟蹤與回放、危險區域電子圍欄、智能預警、視頻監控與定位軌跡聯動等功能，對工廠進行全面規范化、智能化管理，助力工廠數字化轉型！
方案詳情
為了滿足工廠室內外一體化定位需求，新銳科創利用自主研發的多模融合定位技術，為工廠建設室內外融合高精度人員定位系統。該系統在室內或衛星信號較弱的區域使用BLE（低功耗藍牙）或UWB技術進行定位，在室外空曠區域使用GPS/北斗RTK（衛星實時差分定位）技術進行定位，利用4G/5G或NB-IoT技術進行數據傳輸，通過信標、定位終端、差分基站、服務器就能實現全廠區覆蓋的精準定位。
技術原理
新銳科創智慧工廠人員定位系統方案有4種，分別是4G+藍牙+RTK人員定位系統方案、NB-IoT+藍牙+RTK人員定位系統方案、4G+藍牙+UWB+RTK人員定位系統方案、5G+藍牙+LoRa人員定位系統方案，我們依次來介紹。
4G+藍牙+RTK人員定位系統方案拓?fù)鋱D
4G+藍牙+RTK定位原理
室內部分：藍牙信標廣播藍牙信號，定位終端（卡片/安全帽/手持終端）掃描藍牙信標的廣播信號，通過4G網絡將自身信息及整合后的藍牙信標信息上傳到定位服務器。服務器解析數據包后，解算出定位終端的位置并通過地圖引擎在展示終端顯示。
室外部分：RTK差分基站接收衛星信號，解算出差分信息后通過4G網絡上報給差分服務器，差分服務器實時刷新最新的差分信息；定位終端（卡片/安全帽/手持終端）接收衛星信號，通過4G連接差分服務器，獲取最新的差分信息，從而解算出高精度經緯度位置信息后，再通過4G網絡將位置信息上傳到計算服務器，更新卡片位置信息。
NB-IoT+藍牙+RTK人員定位系統方案拓?fù)鋱D
NB-IoT+藍牙+RTK定位原理
室內部分：藍牙信標廣播藍牙信號，定位卡掃描到信標信號后整合信息，通過NB-IoT窄帶物聯網將卡片信息及整合后的藍牙信標信息上傳到服務器，服務器對卡片進行位置解算。
室外部分：RTK基站接收衛星信號，解算出差分信息，通過4G網絡上傳給服務器；定位卡通過接收衛星信號解算出經緯度位置信息及其它原始觀測量，通過NB-IoT窄帶物聯網將數據上傳到服務器；服務器接收定位卡的原始觀測量+RTK基站的差分信息并解算出定位卡的高精度位置，與地圖引擎進行信息處理后，在展示終端展現人員位置。
4G+藍牙+UWB+RTK人員定位系統方案拓?fù)鋱D
4G+藍牙+UWB+RTK定位原理
室內部分：藍牙信標廣播藍牙信號，定位卡掃描到信標信號后整合信息，通過4G網絡將卡片信息及整合后的藍牙信標信息上傳到服務器；定位卡與UWB信標進行雙向測距，卡片解算出距離后，通過4G網絡將數據上傳到服務器。
室外部分：RTK差分基站接收衛星信號，解算出差分信息，通過4G網絡上傳給差分服務器，差分服務器實時刷新最新的差分信息；定位卡接收衛星信號，通過4G網絡連接差分服務器，獲取最新的差分信息，從而解算出高精度經緯度位置信息后，再通過4G網絡將位置信息上傳到服務器，更新卡片位置信息。
5G+藍牙+LoRa人員定位系統方案拓?fù)鋱D
5G+藍牙+LoRa定位原理
藍牙信標廣播藍牙信號，定位卡掃描到信標信號以后，整合信標廣播信息，信標廣播信息包括： 信標隱蔽的設備信息、MAC地址和藍牙信號的RSSI值。
定位卡通過LoRa無線信號將整合后的藍牙信標廣播信息轉發給LoRa網關。
LoRa網關收集定位卡發送的信息，并通過4G/5G或有線局域網將定位卡信息及定位卡轉發出來的信標信息發送給定位服務器。
定位服務器根據定位卡和藍牙信標的信息，通過定位引擎算法解析數據包，解算出定位卡的具體位置，終端顯示軟件將定位卡的位置信息進行顯示。
硬件設備
1、定位信標
（a）藍牙信標
超低功耗防爆藍牙定位信標，用來發射藍牙廣播信號，使用壽命8年以上。
該產品的詳細介紹可以參考文章：
藍牙定位信標
（b）UWB信標
內置全向天線，自帶電池供電，可外置太陽能充電，支持無線升級。
2、定位終端
定位終端包括：定位卡、定位安全帽、定位手持終端

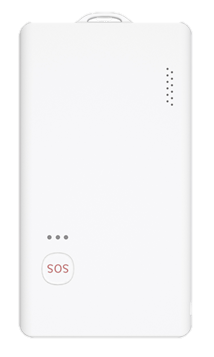

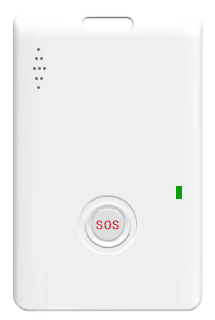

（a）定位卡
支持4G+藍牙+北斗RTK定位的防爆人員定位識別卡
該產品的詳細介紹可以參考文章：
北斗RTK人員定位識別卡
支持NB-IoT+藍牙+北斗定位的防爆人員定位識別卡
該產品的詳細介紹可以參考文章：
北斗人員定位識別卡
支持4G+藍牙+UWB+RTK定位的防爆人員定位識別卡
支持5G+藍牙+LoRa定位的防爆人員定位識別卡
（b）定位安全帽
支持語音播報的防爆工業級安全帽
該產品的詳細介紹可以參考文章：
人員定位安全帽

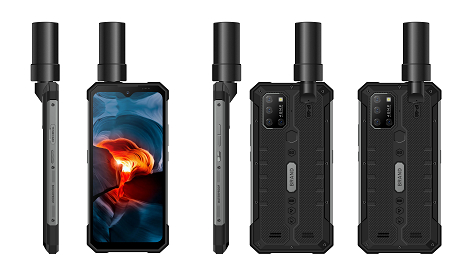

（c）手持定位終端
支持公網對講及雙頻RTK的防爆手持定位終端
3、差分定位基站
支持雙工通信及本地解算的防爆差分定位基站
該產品的詳細介紹可以參考文章：
差分定位基站
4、LoRa網關
防爆LoRa網關，全雙工通信，配備外接天線，接收信號強度更高，支持 POE 供電方式，可選擇以太網或 4G/5G 數據回傳。
該產品的詳細介紹可以參考文章：
LoRa網關基站
5、發卡機
集人臉識別、發卡、考勤、充電功能于一體的發卡機
該產品的詳細介紹可以參考文章：
人員定位卡發卡機
系統功能
1、基本信息管理
支持對廠區人員的基本信息進行管理，包括：單位名稱、姓名、年齡、崗位、培訓情況等。
2、實時定位追蹤
支持在廠區3D電子地圖上實時顯示人員位置分布，可分樓層、分車間顯示；可對每個人的實時軌跡進行跟蹤。
3、歷史軌跡查詢
系統默認保存一年的軌跡信息，可一鍵查詢顯示任意人員的歷史活動軌跡，為事件回溯提供依據。
4、風險分區
可根據安全風險等級對所在區域進行風險分區。
5、熱力圖
可通過查看人員實時位置分布熱力圖，快速了解當前區域人群聚集程度。
6、電子圍欄
支持在廠區自定義設置電子圍欄區域，實現區域的進入權限管理，確保人員在安全范圍內活動。
7、智能預警
系統具備智能預警功能，出現非法進入、越界、超員、缺員、滯留、靜止等異常情況時，系統自動報警。
8、SOS一鍵報警
人員遇到危險，可通過定位終端上的SOS按鍵一鍵報警求救。
9、視頻監控聯動
在實時跟蹤和歷史軌跡查詢時，皆可聯動區域內的攝像頭，獲取視頻畫面，快速查看現場情況。
10、智能巡檢
精準定位巡檢人員實時位置，全面記錄巡檢時間、地點、耗時以及作業順序等數據，可防止偽造巡檢記錄；系統智能分析巡檢路線的達標/異常情況，可提供全方位多維度的報表和數據分析工具。
11、電子作業票
實現作業申請、審批、簽字、票證歸檔全過程的電子化管理，大幅提升從指派到完成作業的審批效率，夯實特殊作業管理，降低安全生產事故發生率。
12、數據統計分析
支持各類數據實時統計分析，生成可視化圖表。
13、預留接口
提供豐富的接口，可與已有的系統或第三方系統對接。
方案優勢
新銳科創智慧工廠人員定位系統解決方案，采用室內外融合高精度實時定位技術，結合強大的定位管理系統、3D可視化地圖引擎，為工廠提供全方位的精細化管理服務。該方案充分考慮到廠區人員定位的性價比，在滿足高精度定位需求的同時實現低成本部署，幫助企業解決人員、車輛管控難題，是智慧工廠人員定位系統建設的首選方案。
新銳科創定位產品全部通過防爆認證，以及通過防塵防水、耐腐蝕、耐高溫/低溫、抗壓檢測，適合各種不同類型的廠區，包括：制造廠、發電廠、鋼鐵冶金廠、化工廠等。定位卡支持人臉識別發卡機統一發卡、充電管理，極大提升了定位卡的管理效率；同時定位卡還具備定位、考勤、門禁一卡通功能，極大提升了定位卡的實用性和經濟性。
系統功能可根據用戶的實際需要進行定制開發，界面樣式及數據模塊均可根據用戶需求定制；提供豐富的接口，可用于用戶自身平臺或第三方平臺的對接。
新銳科創是專業的室內外高精度人員定位系統廠家及服務商，致力于為各行各業的合作伙伴提供全套人員定位系統產品及解決方案。咨詢電話：18162781046（可加微信）
